Hogyan működik egy hengeres cella-összeszerelő gép?
Ahogy a lítium{0}}ion akkumulátorok iránti kereslet folyamatosan növekszikelektromos szerszámok, elektromos járművek, energiatároló rendszerek és fogyasztói elektronika, hengeres cellák, mint pl18650, 21700 és 4680továbbra is az egyik legszélesebb körben használt formátum.
Minden stabil és biztonságos hengeres akkumulátor mögött aHengeres cella összeszerelő gép.
A berendezés működésének megértése elengedhetetlen{0}}nem csak a mérnökök számára, hanem a mérnökök számára isgyártók, befektetők és vásárlókakik tájékozott döntéseket akarnak hozni.
Ez a cikk elmagyarázza ateljes működési elv és folyamatfolyamategy hengeres cella összeszerelő gép, miközben kínálgyakorlati kiválasztási és vásárlási tanácsadás.
Mi az a hengeres cella összeszerelő gép?

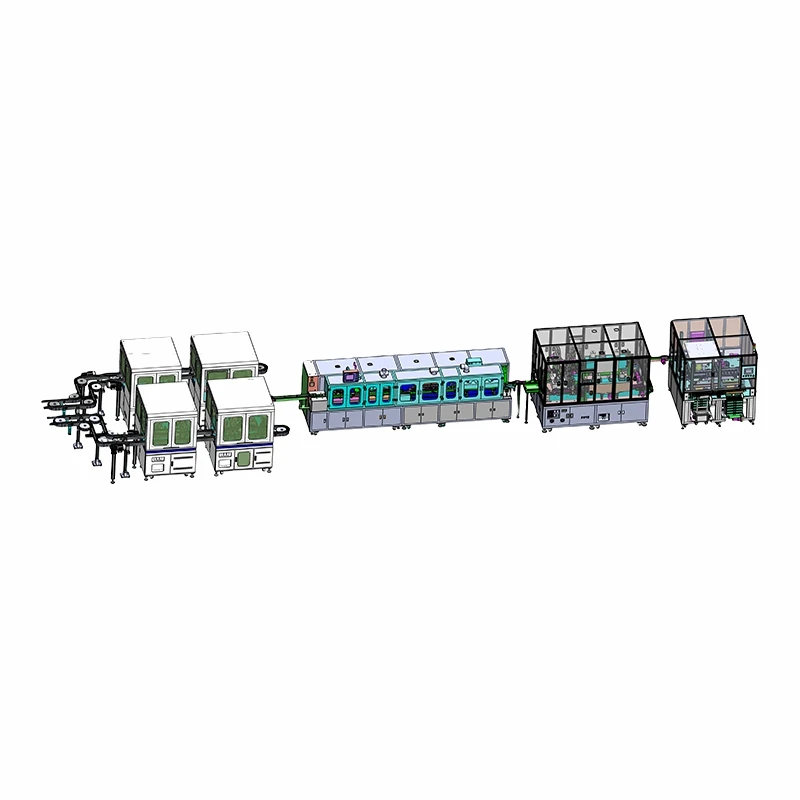

A Hengeres cella összeszerelő gépegy automatizált vagy félig{0}}automata gyártórendszer, amelyet a lítium-ion akkumulátor-alkatrészek kész hengeres cellákba való összeszerelésére terveztek.
Ahelyett, hogy egyetlen gép lenne, általában akomplett gyártósortöbb modulból áll, beleértve:
Elektróda tekercselés
Sejtbehelyezés fémdobozokba
Fül és sapka hegesztés
Elektrolit töltés és tömítés
Ellenőrzés és adatkövetés
Minden lépés közvetlenül érintaz akkumulátor konzisztenciája, biztonsága, teljesítménye és élettartama.
A hengeres cella-összeszerelő gép teljes munkafolyamata
A szabványos hengeres akkumulátor-összeszerelési folyamat a következő alapvető lépésekből áll:
Elektróda előkészítés és tekercselés
Cellák behelyezése és héj összeszerelése
Fülhegesztés és kupak összeszerelés
Elektrolit feltöltés és tömítés
Ellenőrzés, nyomon követhetőség és kimenet
Vizsgáljuk meg részletesen az egyes szakaszokat.
Elektróda előkészítési és tekercselési folyamat
Mi történik az elektróda tekercselésekor?
Ebben a szakaszban akatódlemez, szeparátor és anódlemezegymáshoz igazítva és feltekerve alkotják az akkumulátor belső szerkezetét,{0}}amit általában a"zselétekercs".
Gondolhatja úgy, hogy több vékony réteget óvatosan hengerel egy kompakt és egyenletes hengerré, így biztosítva a tökéletes igazodást a tekercsben.
A tekercselőgép legfontosabb funkciói
Precíziós igazítás és élvezérlés
A jó minőségű-tekercselőgépek automatikus éligazító rendszereket használnak annak biztosítására, hogy:
Az elválasztó megfelelően lefedi az elektródák széleit
Az elektróda szabad része nem okoz belső rövidzárlatot
Zárt{0}}hurok feszültségszabályozás
A stabil feszültség kritikus:
A túlzott feszültség elszakíthatja az elektródákat
Az elégtelen feszültség a belső szerkezetek meglazulásához vezet
A fejlett gépek folyamatosan, valós időben figyelik és szabályozzák a feszültséget.
Nagy{0}}sebesség, stabil működés
A tömeggyártáshoz a tekercselési folyamatnak még nagy fordulatszámon is pontosnak kell maradnia, anélkül, hogy a konzisztencia feláldozna.
Miért számít a tekercselés minősége?
A tekercselés minősége közvetlenül meghatározza:
Kapacitás konzisztencia
Belső ellenállás egységessége
Hegesztési sikerességi arány
Hosszú-ciklus-élettartam és biztonság
Vásárlási tipp:
Ha célozEV-minőségű vagy energia-tároló-minőségű cellák, a tekercselés pontosságának kell az egyik legfontosabb értékelési kritériumnak lennie a felszerelés kiválasztásakor.
Cellák behelyezése és héj összeszerelése
Mi az a sejtbeillesztés?
Tekercselés után a zselés tekercset behelyezzük afémdoboz (acél vagy alumínium). Ez a lépés az úgynevezettsejtbeillesztésés nagy mechanikai pontosságot igényel.
Technikai kihívások a sejtbeillesztésben
Koaxiális igazítás
A zselés tekercsnek tökéletesen illeszkednie kell a héjhoz. Az eltolódás a következőkhöz vezethet:
Egyenetlen mechanikai igénybevétel
Hegesztési hibák a későbbi szakaszokban
Felületvédelem
A gépnek meg kell akadályoznia:
Az elektródák éleinek karcolása
Az elválasztó sérülése a behelyezés során
Pozícióérzékelés
Szenzorok vagy látórendszerek megerősítik:
Megfelelő beillesztési mélység
Megfelelő polaritás orientáció
A deformáció hiánya
Felszerelésválasztási tanácsok
Válasszon olyan gépeket, amelyek a következőket kínálják:
A beillesztési pontosság automatikus felismerése
Kompatibilitás több cellamérettel
Sima, csekély{0}}hatású beillesztési mechanizmusok
Fülhegesztés és kupak összeszerelés
A fülhegesztés megértése
Fülhegesztés köti össze apozitív és negatív lapokaz elektródákat az áramkollektorokhoz vagy az akkumulátorsapkához.
Ez az egyik legkritikusabb elektromos csatlakozási pont az akkumulátorban.
Általános hegesztési technológiák
Lézeres hegesztés
Nagy pontosság és ismételhetőség
Ideális teljesen automatizált gyártósorokhoz
Ultrahangos hegesztés
Alacsony hőhatás
Alkalmas alumíniumhoz és vékony vezetőképes anyagokhoz
Ellenállási hegesztés
Költséghatékony-
Gyakori kis{0}}–-közepes sebességű gyártósorokon
Miért kritikus a hegesztési minőség?
A rossz hegesztés a következőket okozhatja:
Magas érintkezési ellenállás
Helyi túlmelegedés
Csökkentett akkumulátor-élettartam
Komoly biztonsági kockázatok
Szakmai ajánlás:
Gépek, amelyek támogatjákhibrid hegesztési megoldásoknagyobb rugalmasságot biztosít a különböző akkumulátor-konstrukciókhoz.
Elektrolit feltöltés és tömítés
Az elektrolitfeltöltés szerepe
Az elektrolit lehetővé teszi a lítium{0}}ionok szállítását az elektródák között.
A kitöltés pontossága közvetlenül befolyásolja:
Kapacitásteljesítmény
Belső ellenállás
Biztonság és a ciklus élettartama
Tipikus elektrolit töltési folyamat
Vákuumos környezet előkészítése
Pontosan szabályozott elektrolit befecskendezés
Áztatási időszak az elektróda teljes nedvesítéséhez
Ideiglenes vagy végleges lezárás
Tömítési technológiák
Lézeres tömítés a nagy konzisztencia érdekében
Mechanikus krimpelés érett tömeggyártáshoz
Integrált biztonsági szellőző kialakítás
Ellenőrzés, nyomon követhetőség és végső kimenet
Mielőtt a sejtek kilépnek az összeszerelő sorról, a gépek általában a következőket hajtják végre:
Szemrevételezéses ellenőrzés
Magasság és súly mérés
Polaritás ellenőrzése
Alapvető elektromos paraméterek ellenőrzése
A fejlett rendszerek integrálhatókMES és ERP platformok, lehetővé teszi:
Teljes folyamat nyomon követhetőség
Paraméter rögzítés
A hibás sejtek automatikus kilökődése
Hogyan válasszuk ki a megfelelő hengeres cella összeszerelő gépet
Főbb kérdések, amelyeket fel kell tenni vásárlás előtt
Milyen cellaformátumokat fog előállítani (18650, 21700, 4680)?
Mennyi a szükséges kimeneti sebesség és ütemidő?
Tervezi-e kapacitásbővítését a jövőben?
Az Ön elsődleges költségszabályozása vagy a prémium cellakonzisztencia?
Gyakorlati vásárlási tanácsok
Előnyben részesítse a moduláris és méretezhető berendezésterveket
Értékelje a beszállítói folyamattal kapcsolatos tapasztalatokat{0}}nem csak a gép specifikációit
Vegye figyelembe az-értékesítés utáni támogatást, a képzést és a hosszú távú stabilitást-
Végső gondolatok
Egy megbízhatóHengeres cella összeszerelő géptöbb mint gyártási hardver,{0}}ez ahosszú távú-gyártási alap.
A megfelelő felszerelés biztosítja:
Stabil minőség
Magas hozam
A jövőbeni méretezhetőség
Fenntartható versenyképesség
Reméljük, hogy ez az útmutató segít jobban megérteni a folyamatot, értékelni a beszállítókat, és magabiztos döntéseket hozni a berendezésekkel kapcsolatban.
